Tủ điện biến tần gồm những gì, làm sao cho bền

Tủ điện biến tần cần phối hợp phần điều khiển tốc độ với bảo vệ, tản nhiệt và đi dây. Chọn đúng cấu hình giúp đáp ứng tải và thuận tiện bảo trì.

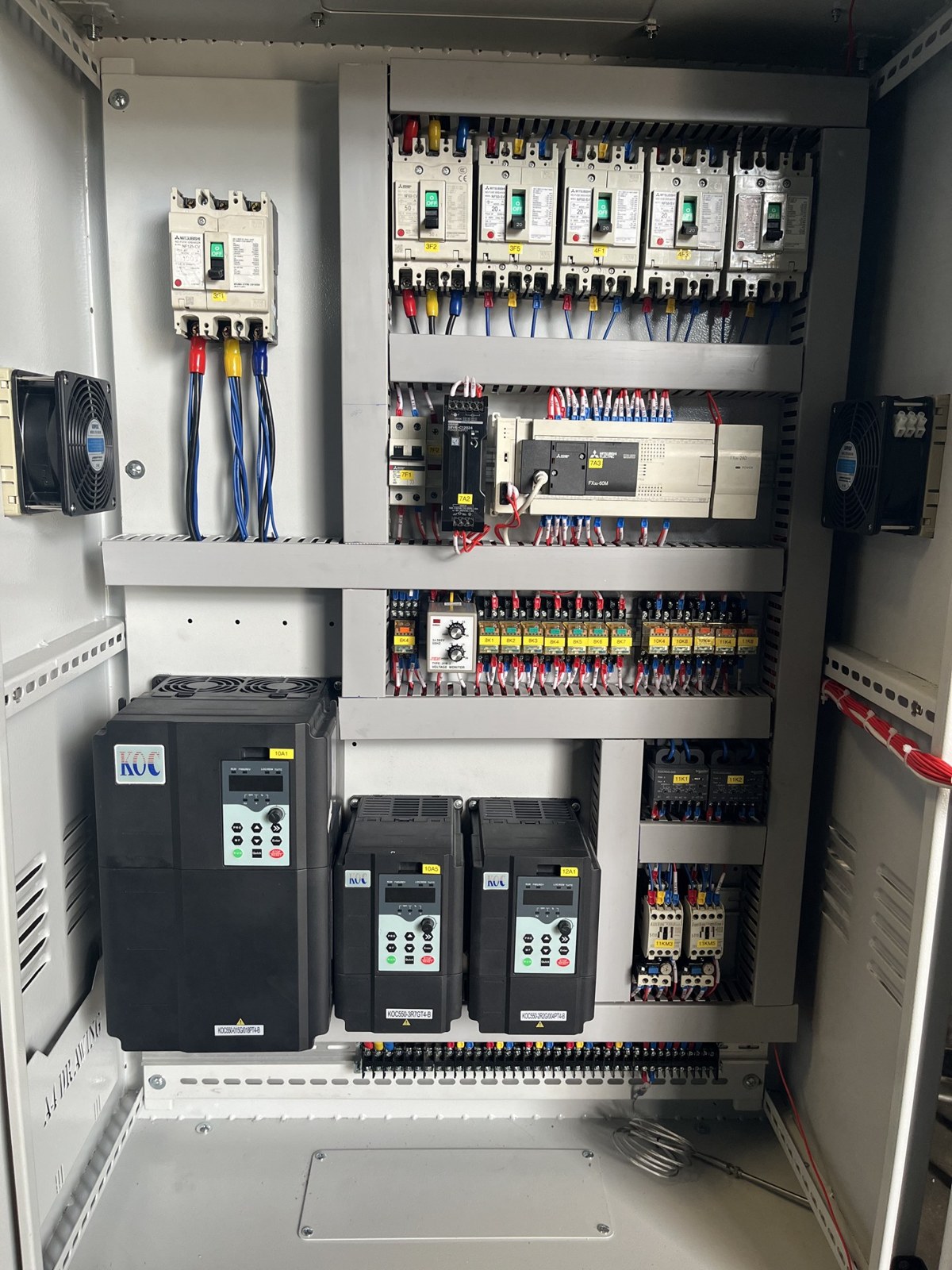

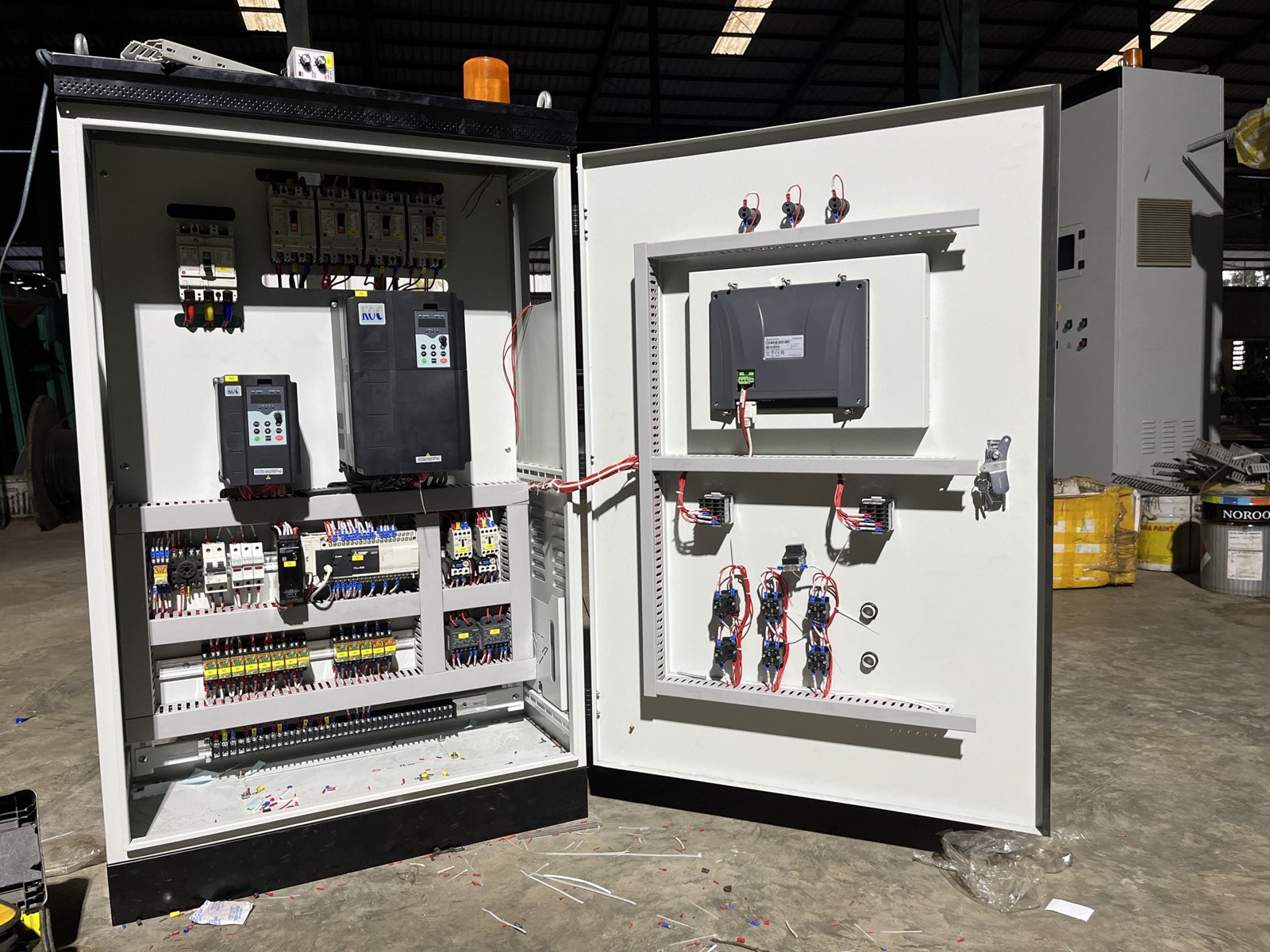

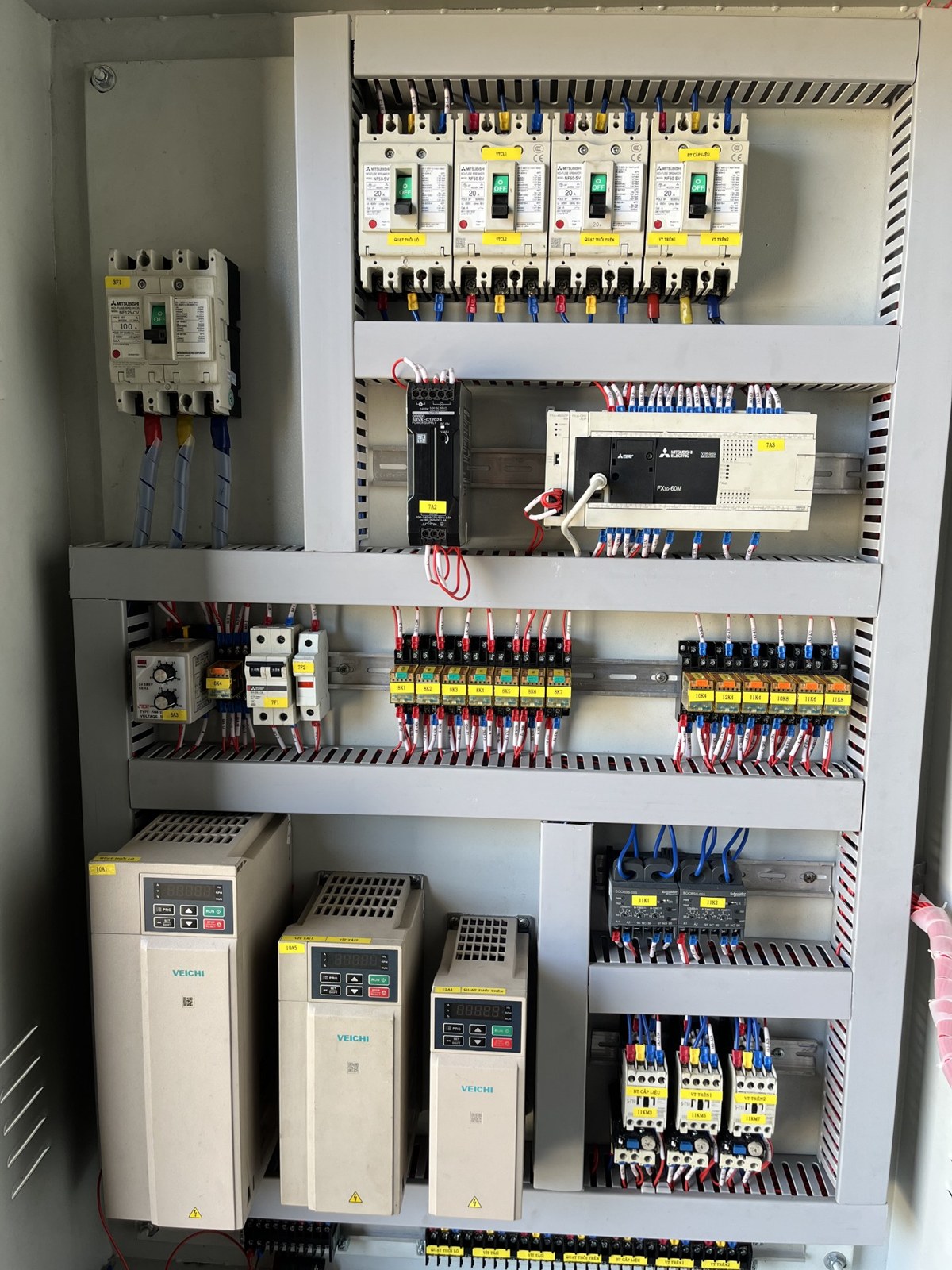

Một tủ biến tần thường có gì

• Aptomat tổng và aptomat nhánh cho từng biến tần hoặc motor.
• Biến tần, chọn theo dòng định mức của motor.
• Contactor, rơ le nhiệt hoặc mạch bypass khi cần chạy dự phòng.
• Nút nhấn, đèn báo, nút dừng khẩn cấp, đồng hồ đo trên cửa tủ.
• Quạt hút và lọc gió để tản nhiệt.
• Thanh cái đồng, cầu đấu, máng dây gọn gàng.

Tản nhiệt: vấn đề số một

Biến tần toả nhiệt khi chạy. Tủ kín, biến tần đặt sát nhau và không có quạt thì mùa nắng rất dễ báo lỗi quá nhiệt. Cần chừa khoảng hở theo khuyến cáo của hãng, lắp quạt hút và lọc gió, và đặt tủ nơi thoáng, tránh nắng chiếu trực tiếp.

Đi dây và nối đất

• Cáp động lực và cáp tín hiệu đi tách nhau, không chung máng, để tránh nhiễu.
• Cáp ra motor chọn đủ tiết diện, bấm đầu cos chắc.
• Nối đất vỏ tủ và vỏ biến tần theo bản vẽ.
• Đánh số dây hai đầu để sau này dễ kiểm tra.

Chọn biến tần theo motor

Đừng chỉ nhìn số kW. Cần xem dòng định mức trên tem motor, điện áp nguồn (1 pha 220V hay 3 pha 380V) và loại tải. Tải có mô-men khởi động lớn như băng tải, máy nghiền nên chọn dư một cấp công suất.

Câu hỏi thường gặp

Một tủ lắp được mấy biến tần?
Tuỳ công suất và khả năng tản nhiệt. Gửi danh sách motor, kỹ sư sẽ bố trí.
