Servo công nghiệpĐiện nhà máy viên nén gỗ tại Nghệ An được giới thiệu qua tư liệu thiết bị và dây chuyền. Nội dung tập trung vào phối hợp động cơ, biến tần và điều khiển vận hành.
Bài toán điện của dây chuyền
- Động cơ công suất lớn cần khởi động êm để không sụt áp lưới và không giật cơ khí lên trục, hộp số.
- Các máy nghiền và quạt sấy cần chỉnh tốc độ theo tải thực tế, nên dùng biến tần.
- Nhiều máy chạy nối tiếp nhau, nên cần điều khiển đơn động từng máy và điều khiển trung tâm theo trình tự.
Phụ tải động cơ chính
| Thiết bị | Số lượng | Động cơ | Điều khiển |
|---|---|---|---|
| Máy băm gỗ | 2 | 160 kW | Theo hạng mục điện của dây chuyền |
| Máy nghiền thô | 4 | 220 kW, 1440 v/p | Biến tần, điều khiển đơn động và trung tâm |
| Máy sấy mùn cưa | 1 | Quạt hút 315 kW, quay bồn 22 kW | Biến tần |
| Máy nghiền tinh | 2 | 350 kW, 1440 v/p | Biến tần |
| Máy ép viên | 4 | 2 động cơ 160 kW mỗi máy | Theo hạng mục điện của dây chuyền |
| Bơm thủy lực kho chứa | 3 kho | 30 kW, 960 v/p | Cấp điện và điều khiển đẩy liệu |
Hạng mục điện và tự động hóa
- Tủ điện tổng MSB và hệ thống điện trung tâm.

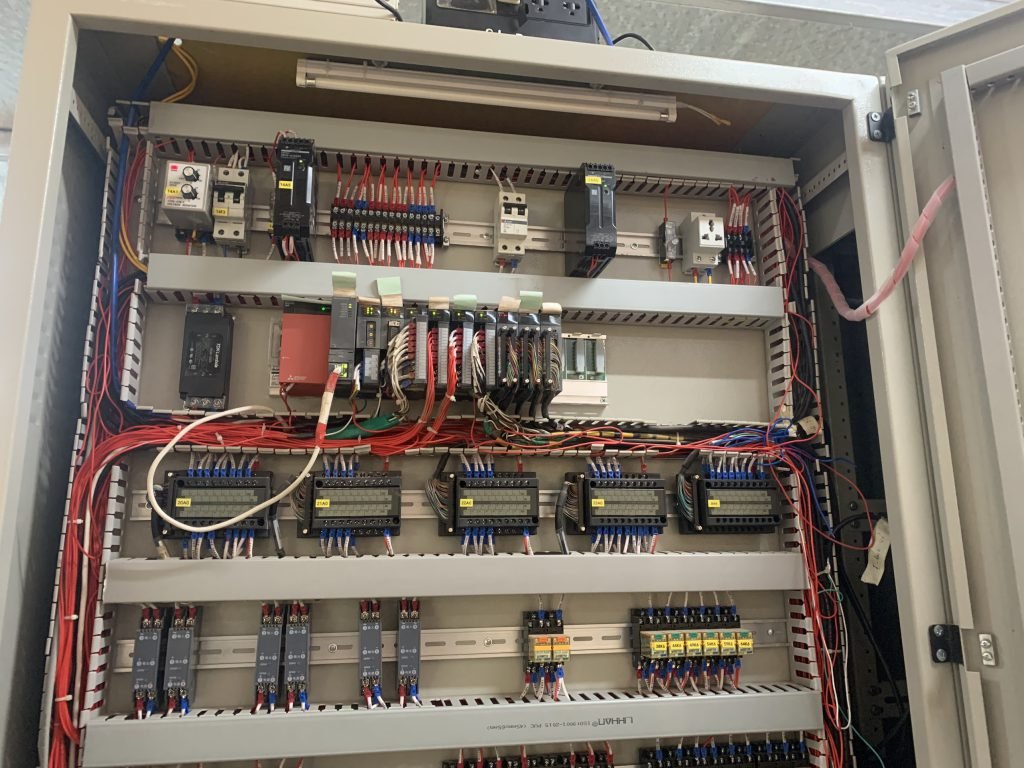

- Tủ điều khiển đặt tại từng máy.

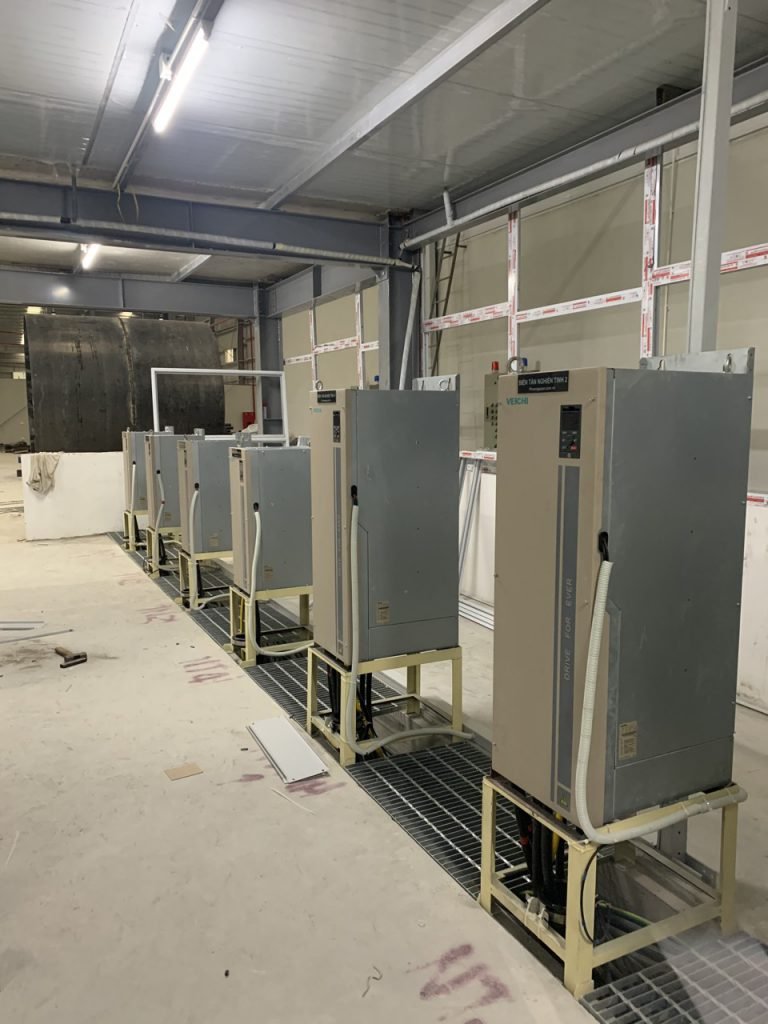

- Hệ thống biến tần điều khiển các máy nghiền và máy sấy.
- Màn hình HMI vận hành tại chỗ.
- SCADA quản lý nhà máy, giám sát từ xa qua web server và qua điện thoại.
- Theo dõi sản lượng viên theo ngày.
Vì sao dùng biến tần cho máy nghiền và quạt sấy
Máy nghiền búa và quạt hút có quán tính lớn. Biến tần cho phép tăng tốc từ từ, giảm dòng khởi động, và chỉnh tốc độ khi tải thay đổi. Việc chọn biến tần phải dựa trên dòng định mức động cơ và loại tải, không chỉ nhìn công suất kW.
Những gì cần có để Phương Quân Tech báo giá hệ thống tương tự
- Danh sách động cơ: công suất, điện áp, dòng định mức, tốc độ.
- Sơ đồ công nghệ, thứ tự chạy máy và các điều kiện liên động.
- Yêu cầu giám sát: chỉ HMI tại máy, hay cần SCADA và xem từ xa.
